Прототипы водостока: когда деталь нельзя резать на части

Компания разрабатывает пластиковые водосточные системы: патрубки, соединители, крупные узлы, через которые проходит вода. Перед запуском в производство такие вещи нужно подержать в руках — посмотреть, как элементы стыкуются между собой, как садится уплотнение, не мешает ли крепление добраться до соединения.

Обратились к нам по одной причине: размер.

Почему это оказалось проблемой

Рабочее поле у большинства мастерских — 250–350 мм. Крупный узел водостока в такое поле не помещается, и деталь приходится резать на части, печатать по кускам и склеивать.

Для декоративного макета это нормально. Для прототипа водосточного узла — нет. Стык склейки оказывается ровно там, где инженеру нужно проверить прочность и герметичность соединения. Прототип, разрезанный пополам и собранный на клей, отвечает на вопрос «как это выглядит», но молчит о том, ради чего его вообще делали.

Нам такая деталь помещается целиком: рабочее поле 800 × 800 × 1000 мм, изделие печатается одним куском, без единого шва.

Что делали

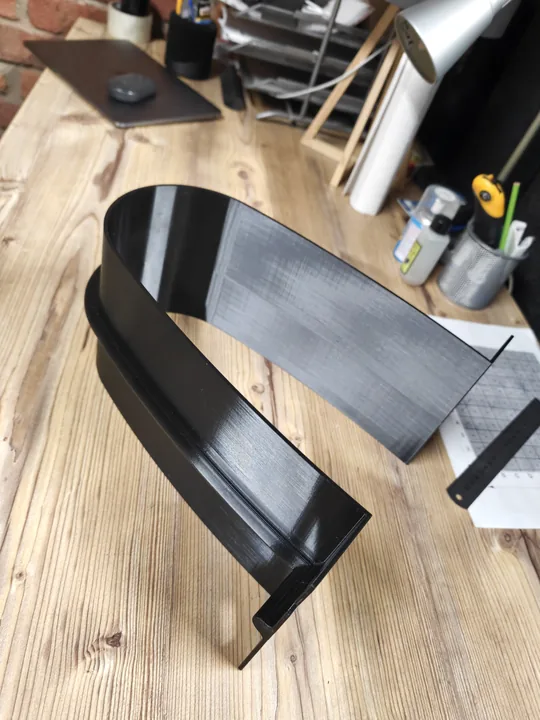

Печатали чёрным PETG. Выбор не случайный: водосток живёт на улице, а PETG держит влагу и перепады температуры лучше, чем PLA, и не желтеет так быстро, как ABS без стабилизаторов. Прототип должен вести себя как будущее изделие, иначе проверка теряет смысл.

Отдельная работа на таких размерах — усадка: плоская стенка длиной полметра при усадке в полпроцента уводит геометрию на два с половиной миллиметра. Для соединителя, который должен садиться в ответную часть, это уже не мелочь. Поэтому крупные плоскости печатаются с рёбрами жёсткости, а режим подбирается так, чтобы деталь не повело при остывании.

Вторая сложность — время. Изделие такого объёма печатается не часами, а сутками, и остановка в середине означает потерю всей детали, а не одного слоя. Такие задачи мы ставим на машину, которая в это время больше ничем не занята, и держим процесс под контролем до съёма.

Всю работу закрыли за два дня. Заказчик приехал с жёсткими сроками — конструкцию нужно было проверить быстро, — и в допуски мы попали с первого раза.

Что это дало заказчику

Инженеры получили узел, который можно собрать с ответными деталями, проверить посадку и понять, что менять в конструкции, — до того, как под эту конструкцию заказана оснастка. Ошибка, найденная на печатном прототипе, стоит несколько тысяч рублей. Та же ошибка, найденная после изготовления пресс-формы, стоит на два порядка дороже.

Если у вас крупный прототип

Присылайте модель или габариты. Если изделие помещается в 800 × 800 × 1000 мм — напечатаем целиком. Если нет — разделим по линиям, которые не мешают проверять то, ради чего прототип делается, и соберём под ключ: склейка, шпаклёвка стыков, шлифовка.

Прикинуть стоимость можно в калькуляторе: загрузите модель, и он покажет расход материала, срок и цену. Крупные детали удобно считать сразу в нескольких материалах — разница бывает существенной.
